【技术案例】宝马E84仪表提示日间行车灯失效

车辆信息：

车型 E84

发动机 N46

里程 63218

故障描述：

车主反映：左前近光灯报警。

故障确认：

1.着车后仪表提示日间行车灯失效。

2.ISID诊断存在009CBB，FRM短路故障，00A8AA左近光灯失效。

故障分析：

1.左氙气灯灯泡失效

2.线路故障及插头故障

3.FRM模块损坏

4.氙气灯模块损坏

诊断过程：

1检查左氙气灯泡发现灯丝发黑有断裂现象，对调右侧氙气灯泡后故障仍存在，目前发现灯泡损坏 。

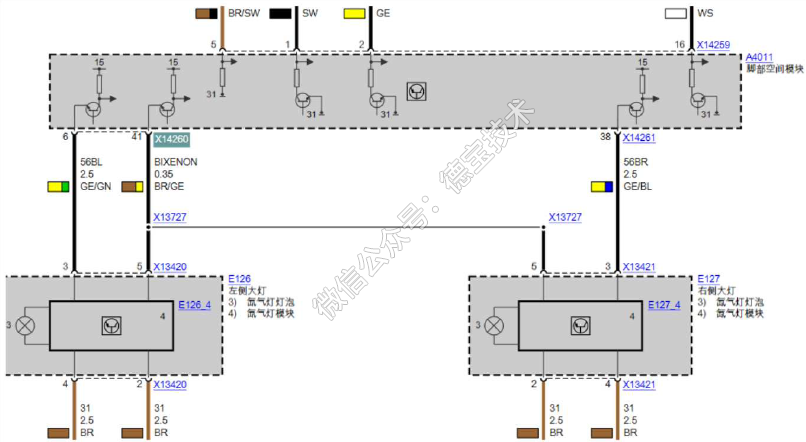

2.查找ISTA电路图找适配器612340，测量X14260插头6号41号针脚供电14.6V正常，同时松开大灯插头，测量6号41号线之间电阻无穷大，校线也正常。

3.检查大灯插头并测量插头2号4号针脚与车身接地也正常。

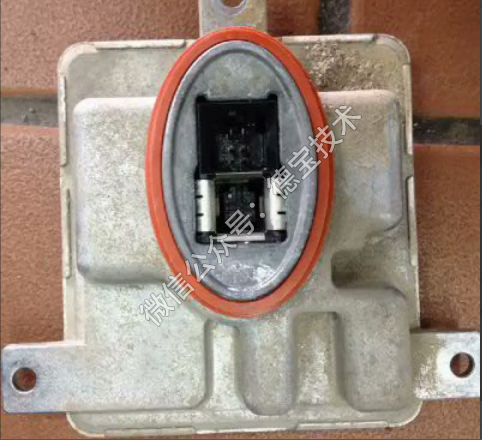

4.拆卸前杠检查大灯针脚及大灯模块，先检查大灯插头并未发现松旷锈蚀，检查大灯氙气灯模块时发现插针进水腐蚀。

5.查询此车维修记录发现该车之前两大灯有进水现象，更换过前部大灯总成。

故障结果：

左前大灯氙气灯灯泡损坏，氙气灯模块进水，更换氙气灯泡及氙气灯模块后故障彻底排除。

故障总结：

检查故障时候思路很重要，但是细节也很重要，次故障在检查完线路后初步以为FRM损坏，查看电路图后分析灯光不亮还有氙气灯模块没检查，拆卸前杠检查大灯插针及大灯模块发现故障点，所以以后再检查故障时思路很重要，不能只靠自己经验排故。
