我们经常在维修过程中,经常会遇到客户反映燃油油位不准。明明加油不久,油位显示就到底了。或者续航里程未显示。行驶中车辆突然熄火,但是仪表又显示有油等等故障。油表不准原理和诊断解决办法,今天的这篇文章和大家聊一聊关于油表不准的话题。
常见燃油油位不准原因分析
造成燃油显示不准的原因可以归纳为以下几类。
1,主控单元(JBE/BDC/REM)或车辆仪表故障。
2,线路故障破损,(短路/断路,插头/针脚接触不良的。)
3,油位传感器故障损坏。
4,软件问题
宝马燃油油位传感器的原理
油位传感器的结构
油位传感器的结构由具有滑动触头和滑动触头轨道的电位计,杠杆臂,浮子。结构非常简单,在此不再多说。
油位传感器的工作原理,我们以F18车型为例。如电路图所示。如主控单元JBE接线盒装置。为每个油位传感器间歇性供电。并通过电位计上的电压降确定电阻值。该电阻值作为信号由JBE接线盒通过K-CAN2发送至中央网关ZGW,并由中央网关ZGW通过PT-CAN传递至组合仪表KOMBI。在组合仪表KOMBI中通过特定线确定以升为单位的燃油箱油位。
燃油油位传感器→JBE→K-CAN2→ZGW→PT-CAN→KOMBI进行油位显示
根据车型的不同,油位传感器主控单元也会有所不同,还是电路图为准。
电路图
诊断解决办法
一 ,使用ISTA检查是否存在相应线路及主控单元故障码,进行仪表演示检查仪表油位指针是否作动。
读取JBE上测得的电阻值
调取组合仪表的电阻值

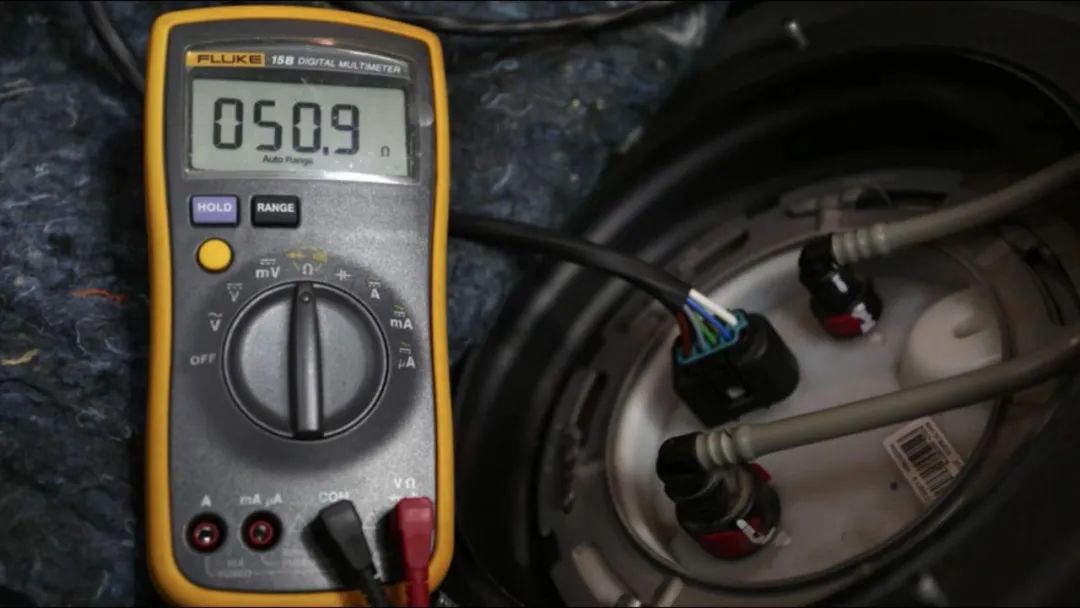

万用表实际的测量值
然后进行三个数据比较,就可以知道是否控制单元存在故障了。
二,常见线路故障
检查各类的插头有无烧蚀现象,造成接触电阻,测量传递线路有无短路、断路等现象。
三,油位传感器的问题
我们都知道宝马有两个油位传感器,针对右ia油位传感器在拆卸油泵后,就可以进行电阻测量,测量如果出现电阻为0Ω、∞Ω,电阻值很大,或者与相应的电阻值不符都是故障的。
标准阻值
针对左边油位传感器集成于油箱上,无维修口,可采用抽加汽油的方法对其进行电阻值的测量。
三,软件问题的问题
油表油位显示不准,请首先将车辆升级至最新的集成等级,编程。比如常见F25 X3软件故障。更多的信息,可以关注技术通报。
以上就是本次所讨论全部内容。由于故障现象及故障原因的不确定性,我们在进行相关故障诊断的时候综合以上检测方法。当然,如果你有更好的检测方法,请记得留言我们,谢谢大家。
