宝马E70信息缺失且空调不制冷

车辆信息：

车型 E70

发动机 N54

行驶里程 100050KM

故障现象：

车主反映该车空调系统不工作，空调不凉，出风口出自然风。

维修过程：

1.首先对该车辆进行试车（确认故障）：打着车，打开空调，发现出风口是自然风，和车主反映的故障一样。用专用诊断电脑检测同时还有下列故障代码（下图）：

2.用专用诊断电脑检测到的故障码有80多个，并且有很多都是信息缺失的故障码，真真假假的故障码（间隙性故障）非常多。

3.用专检电脑删除故障代码，检快速检测，显示下列故障代码（下图）：

4.专检查看控制单元树，都是绿色的，根据剩下的故障码进行故障分析，估计有以下可能原因：

▪某个控制单元损坏。

▪K-CAN L对地短路或者断路。

▪K-CAN H对地短路或者断路。

▪L和H互短。

5.用示波器测量K-CAN的波形，从波形可以看到：绿色的H 正常，红色的L 不正常（下图）：

6.观察到波形K-CAN L好像比0V要高一点，应该不是对地搭铁。对K-CAN的的各个节点进行检查：

▪检查节点：X15011（下图）：

▪检查节点：X15004（下图）：

▪检查节点：X15009（下图）：

▪检查节点：X15006（下图）：

7.拔下X15006后，发现K-CAN L节点腐蚀，发现已经断路（下图）：

8.重新把X15006节点焊接结实后，再次测量K-CAN波形（下图）：

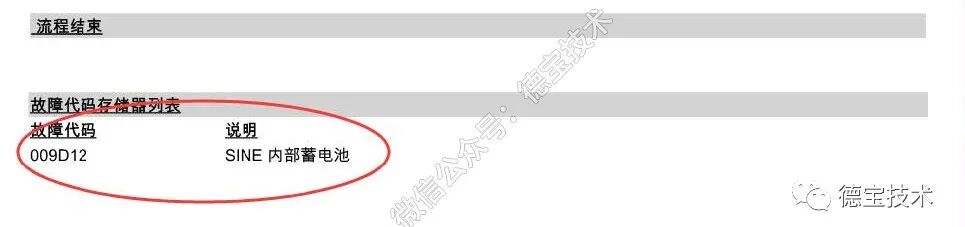

9.诊断电脑检测。只剩下一个SINE传感器的故障码，K-CAN故障码完全消失（下图）：

10.把节点X15006焊接结实后更换空调密封环并加注制冷剂后，试车，故障排除。

维修总结：

K-CAN 有单线运行的能力，即使断了一根，那么它也可以正常工作，但是车辆会报故障码。节点法逐个检查，太麻烦，所以要由简到繁，由易到难。
