【技术案例】宝马F12折叠式软顶无法打开

车辆信息：

车型 F12

发动机 N55

里程 97123

故障现象：

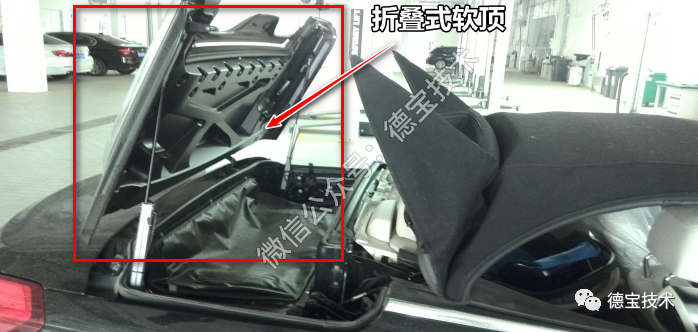

车主反映：折叠式软顶无法打开。车辆在车顶打开过程中停住，只有鳍片竖起，风窗框板没有解锁，折叠式软顶盖罩液压缸有动作，但是好像无法解锁，所以无法升起。

维修过程：

1.连接ISTA诊断，只存在车顶未锁止的故障代码，该故障代码没有实际意义，只是因为车顶开启中断所记录的信息。

2.在检测过程中，一位宝马技术专家用手往上推动了一下右边的鳍片，然后操作车顶开启按钮，折叠式软顶盖罩解锁打开并升起，然后继续执行开启关闭过程，一切都正常。故障暂时消失了。

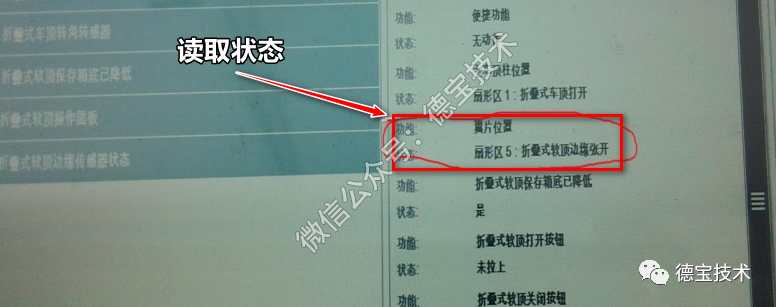

3.调用控制单元功能，读取翼片位置，如图，翼片位置在扇形区5，折叠式软顶边缘张开，此时的折叠式软顶盖罩可以解锁升起，反复开启关闭软顶，故障再次出现，当尾鳍升起时，再次读取翼片位置，位置并不是之前的，扇形区5，而是扇形区4，折叠式软顶边缘处于中间位置，用手推动翼片，位置又变为5，只有当CVM识别到翼片位置在5的时候才会打开折叠式软顶盖罩。

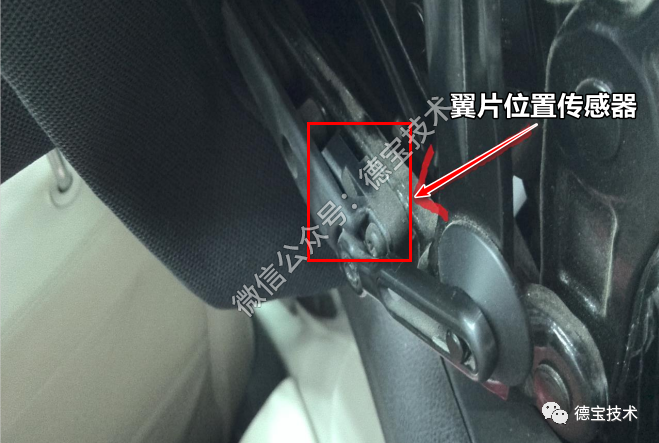

4.根据资料获知，此传感器就是翼片位置传感器，当翼片位置处于4时，操纵车顶按钮无法开启折叠式软顶盖罩，用手将该传感器稍微向上推，位置变为5，此时软顶盖罩可以正常打开。

5.于是将故障锁定在此翼片传感器上，仔细检查发现，翼片传感器较为松旷，将传感器重新定位，并紧固螺栓，多次执行软顶开启关闭过程，故障再未出现，读取传感器位置，未见异常，为了彻底解决故障，建议客户更换此翼片传感器。

维修总结：

首先要清楚折叠式软顶的工作原理，及开启顺序，其次要明白各个传感器的作用，及监控范围。
