车辆信息：
车型 F35
发动机号 N20
行驶里程 86210KM
故障现象：
客户反映该车发动机动力下降，仪表盘显示信息提示传动系统及DSC失效故障。
维修过程：
1.接车后进行试车，确定客户描述的为真实存在的现象。随后对该车进行了快速检测，发现以下故障信息：
▪增压空气温度传感器电气对正极短路。
▪增压空气温度传感器电压变化过快。
▪增压压力调节作为后续反应关闭。
▪增压压力传感器电气对正极短路。

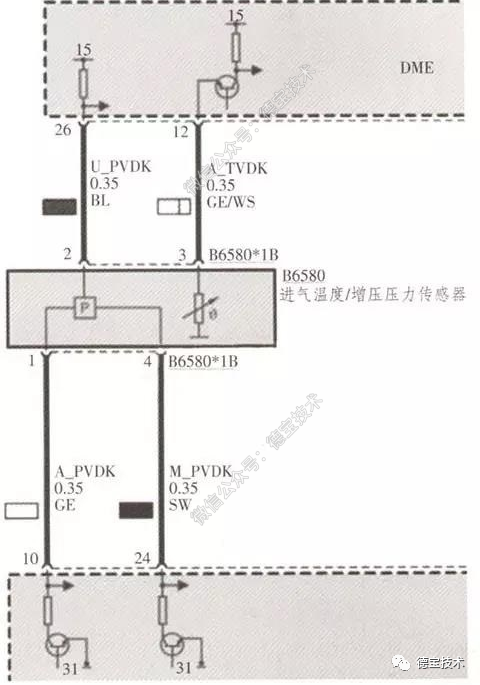

2.接下来，根据上面的故障码自动生成的检测计划进行测量。根据（下图）所示的传感器电路图，在怠速情况下测量了该传感器的供电线26号针脚和搭铁之间的电压，电压值为4.97V， 说明DME的供电正常。随后在传感器端测量2号针脚，电压也为4.97V，说明传感器至DME之间的线路正常。
3.怠速情况下测量温度传感器12号针脚和搭铁之间的电压， 电压值为2.79V，说明温度传感器至DME信号正常，且线路也正常。
4.怠速情况下测量压力传感器10号针脚和搭铁之间的电压， 电压值为4.97V，此测量值说明信号电压在怠速时不正常。随 后又在传感器端测量1号针脚的电压，电压值也为4.97V，两端电压相等只可说明该线路没问题。
5.为了验证该系统是否进入了紧急模式，随即在点火开关打开和怠速2种情况下测量了24号和10号针脚之间的电压，电压值均为4.97V。根据增压压力传感器的部件失灵特性，当该传感器失效时，预计将出现以下情况：在发动机控制单元内记录故障代码，以替代值紧急运行。此时DME内部将自动生成1个5V的替代值以紧急运行，据此可以判断该传感器进 入了应急模式。
6.通过上面的测量，断定增压压力传感器已损坏，更换新的传感器，再次在点火开关打开和怠速2种情况下测量了24号和10号针脚之间的电压，电压值均为1.23V，说明故障排除。
维修总结：
随后为了进一步的说明该传感器工作特性，采集了它在正常工作时的怠速波形，发现完全符合该传感器的相关特性：增压压力的有效信号根据压力变化而波动。测量范围约0.5V～4.5V，对应于20kPa（0.2bar）至250kPa （2.5bar）的增压压力。
