什么是子总线?除总线系统外,车辆上还使用了子总线系统。子总线系统是从属串行总线系统。下面列出了最重要的子总线系统:• LIN 总线(局域互联网总线)• BSD (比特串行数据接口• M 总线• K 总线协议数据传输率子总线 数据传输率 总线结构BSD 9.6kBit/s 线性 单线 K 总线协议 9.6kBit/s 线性 单线 M 总线 9.6kBit/s 线性 单线 LIN 总线 9.6-19.2kBit/s 线性 单线接下来,我们说说LIN线。部件• LIN 总线系统由下列部件构成:• 上级控制单元(主控单元)• 从属控制单元(副控单元)• 单线导线LIN 总线LIN 总线以单线总线的形式应用于最新 BMW 车型。LIN 代表局域互联网络 (Local Interconnect Network)。所示图中可见 F01/F02 中的 LIN 总线概览。
LIN 总线将现有系统内部各个组件彼此联网。
LIN 总线有 2 种不同变型,具有 2 种不同的数据传输速率。最常用的 LIN 总线具有 9.6 千比特/秒的数据传输速率。其用于例如控制车窗升起功能或外后视镜。点击标出的车窗升降机开关,以控制车窗升起功能。
更高速的 LIN 总线变型具有 19.2 千比特/秒的数据传输速率。该变型在较老车型上用于控制带自适应弯道照明灯的大灯。在最新车型上,自适应弯道照明灯不再由 LIN 总线控制,而是由 CAN 总线控制。
LIN 总线以 2 种不同结构安装在车辆中。常规线性结构用于例如将智能型蓄电池传感器联网。
LIN 总线将智能型蓄电池传感器、发电机和发动机控制单元彼此连接。这与 BSD 的联网相同,但自从 F01/F02 以来,LIN 总线就已取代 BSD。LIN 总线上的数据以半双工模式传输。
另一种结构可在例如冷暖空调组件的联网中找到。在此,各个组件以串联形式通过 LIN 总线彼此相连。
LIN 总线的电平处于 0 伏与 12 伏 之间。
现在我们进行LIN线的诊断。接下来,看下LIN线的波形
电压在0V---12V变化。
由于LIN线采用主副模块的问答形式来触发时间,即LIN线的主模块需要发送命令,从模块才会应答,没有发送命令,就不会有应答。
所以波形一般有发送段,为主模块发送标题,以及应答段,为副模块回答主模块的标题。
其中高电位为隐性,不传输数据,低电位显性,传输数据。
所以LIN线休眠是为高电位,即隐性。没有数据传输,一条12V的直线波形。

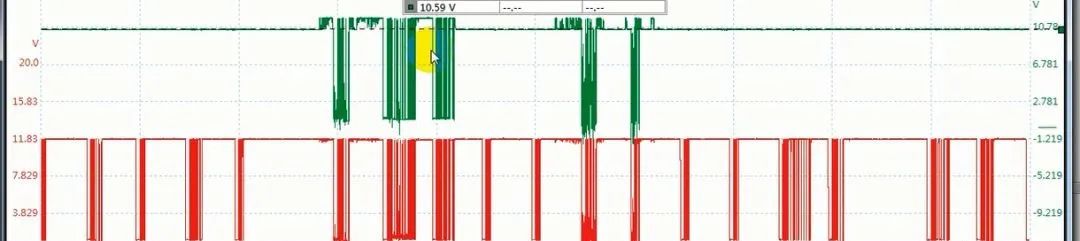

1.下面是绿色波形从模块LIN线虚接断路,主模块发送标题没有接收到应答。此时测量电压10V左右,与正常波形电压一样,没有参考性,需要测量波形分析。
2.下面是LIN线对地短路,主模块端测量的LIN线波形和副模块端测量的LIN线波形均被拉到0V。
3.下面是LIN线对正极短路,主模块端测量的LIN线波形和副模块端测量的LIN线波形均被拉到12V。
好了,最后做个总结
关于LIN线就介绍到这,维修LIN线故障一定要测量波形分析,记住一个重点,主模块发送,副模块才有应答。不能靠测电压,测电压会栽跟头的。
